اپل مجموعهای از نقشههای فنی محصولات خود را منتشر میکند که طراحی سختافزاری دستگاهها را با دقتی بسیار بیشتر از مشخصات معمول محصولات نشان میدهند. این اسناد که اپل آنها را برای کمک به سازندگان لوازم جانبی تهیه کرده است، از اندازه و انحنای بدنه گرفته تا محل دقیق دوربین، دکمهها، حسگرها، بلندگوها و درگاهها را مشخص میکنند.
🔷 نقشه فنی محصولات اپل جزئیات دقیق ابعاد و طراحی سختافزاری دستگاهها را نشان میدهد.
🔷 درحالحاضر اسناد فنی ۹۶ محصول در این مجموعه قرار دارند.
🔷 آیفون ۱۸ پرو، اپل واچ اولترا ۴، اپل واچ سری ۱۲ و ایرپادز ۵ در این مجموعه حضور دارند.
🔷 نقشهها محل دقیق دوربین، حسگر، دکمه، بلندگو، درگاه و انحنای بدنه را مشخص میکنند.
🔷 اپل این اطلاعات را برای کمک به شرکتهای سازنده لوازم جانبی منتشر میکند.
اپل در بخش لوازم جانبی وبسایت توسعهدهندگان خود، قسمتی با عنوان Dimensional Drawings دارد. این بخش را میتوان یک آرشیو از نقشههای مهندسی دستگاهها و لوازم جانبی مختلف این شرکت دانست.
برخلاف تصاویر تبلیغاتی یا جدول مشخصات محصولات، این اسناد برای استفاده فنی تهیه شدهاند. بنابراین اپل اندازههای موردنیاز برای طراحی یک محصول جانبی سازگار را با جزئیات بسیار بیشتری ارائه میکند. این مجموعه درحالحاضر نقشههای مربوط به ۹۶ دستگاه و محصول را در خود جای داده است.

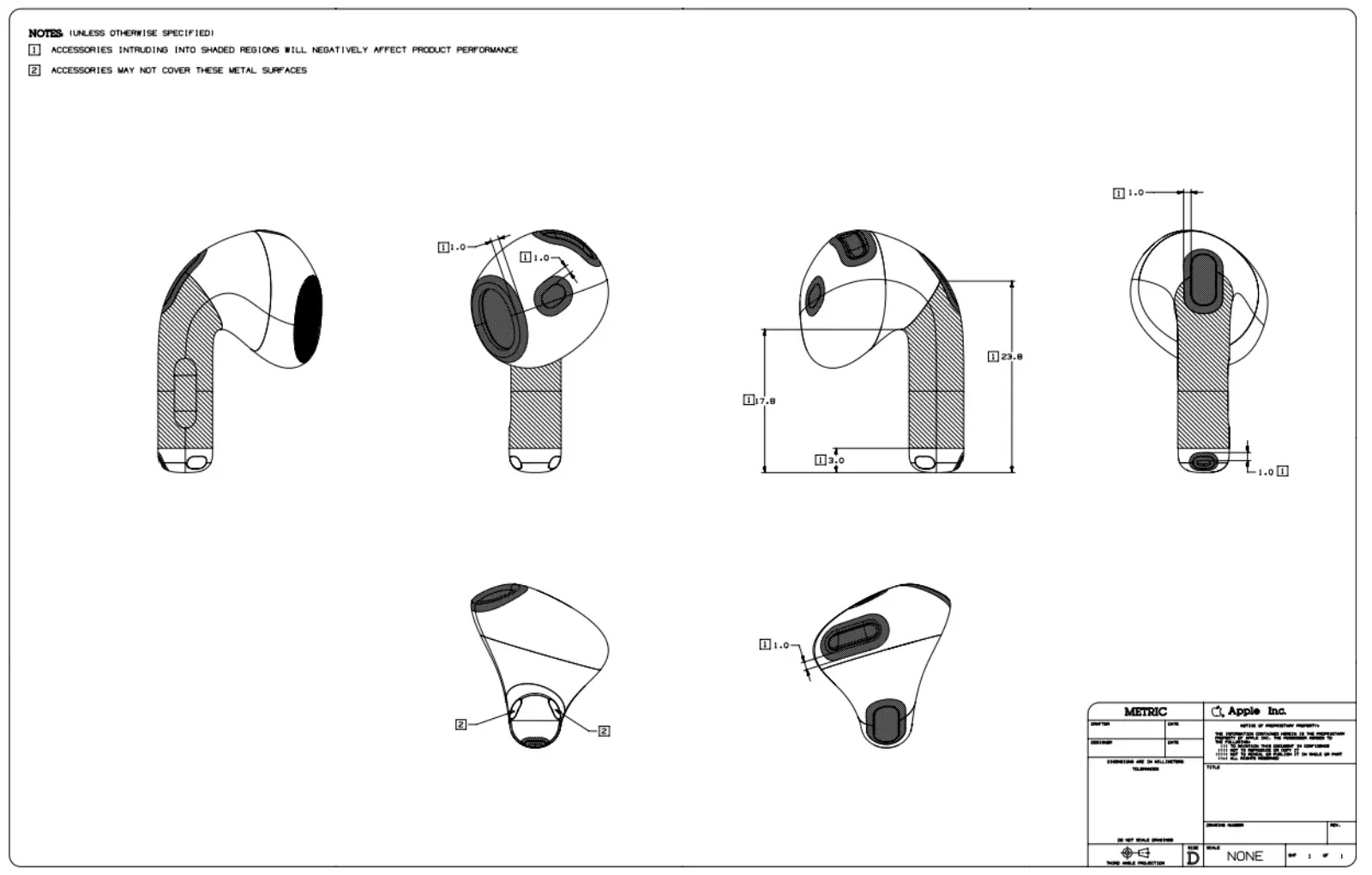

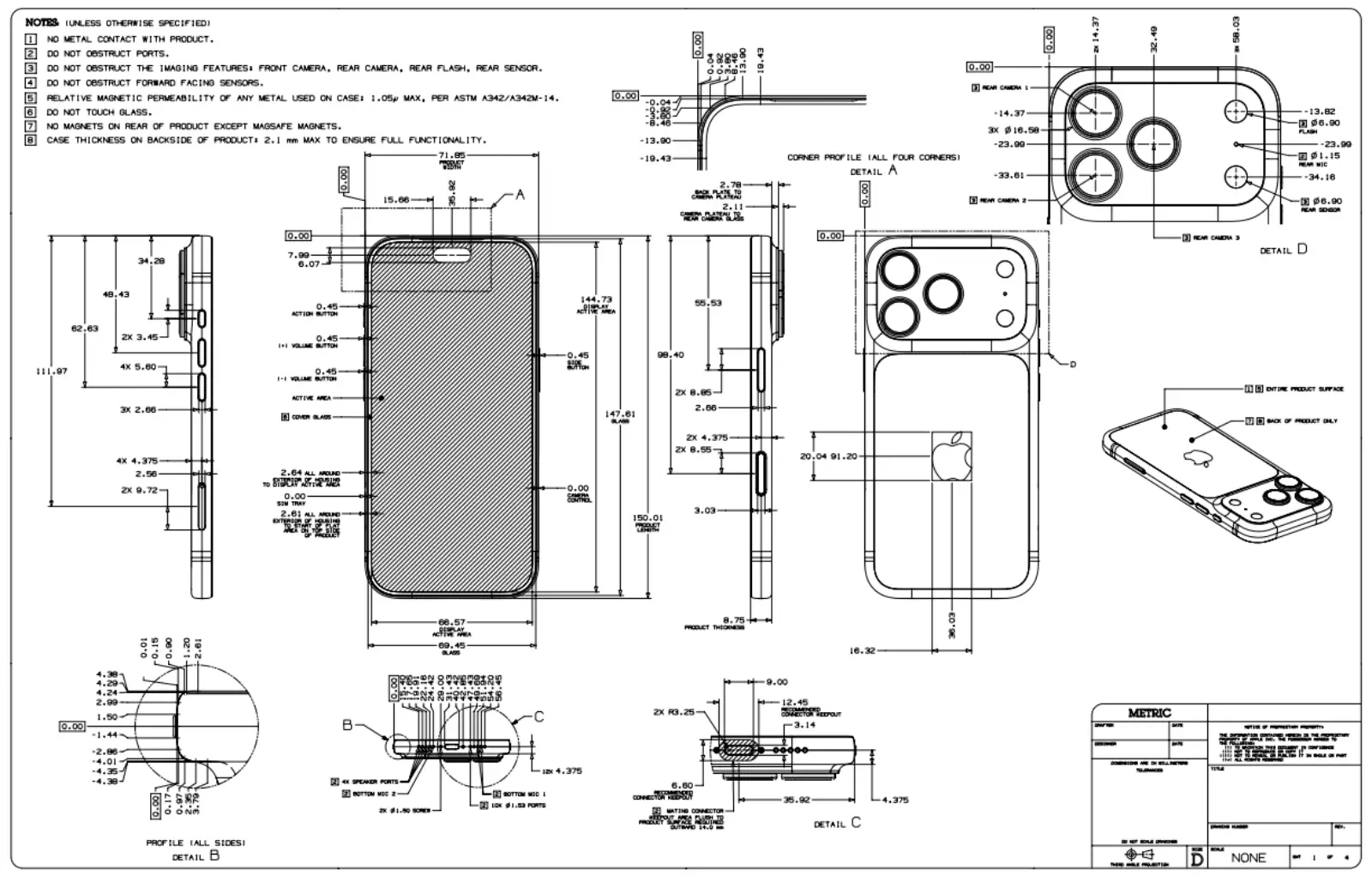

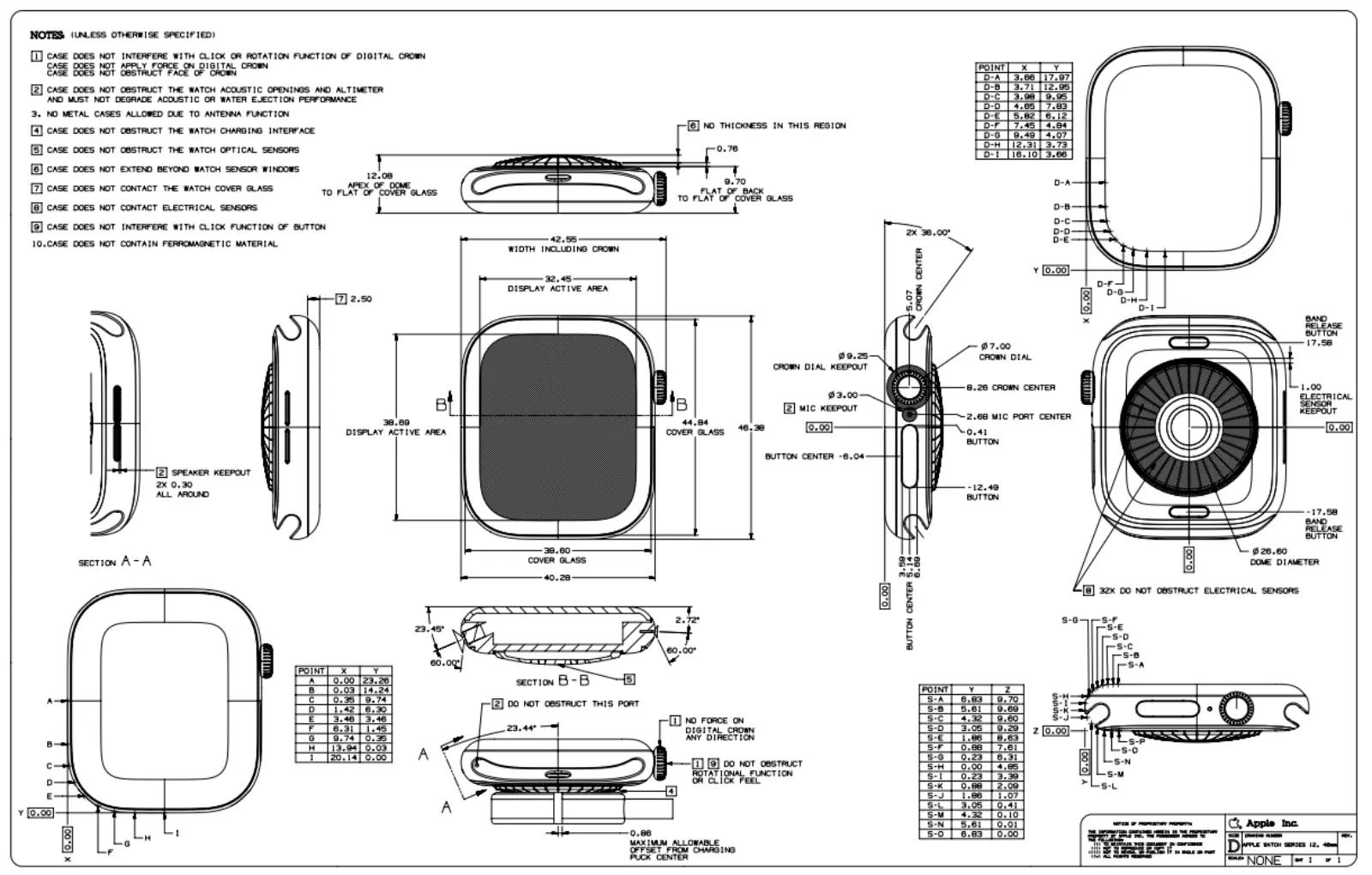

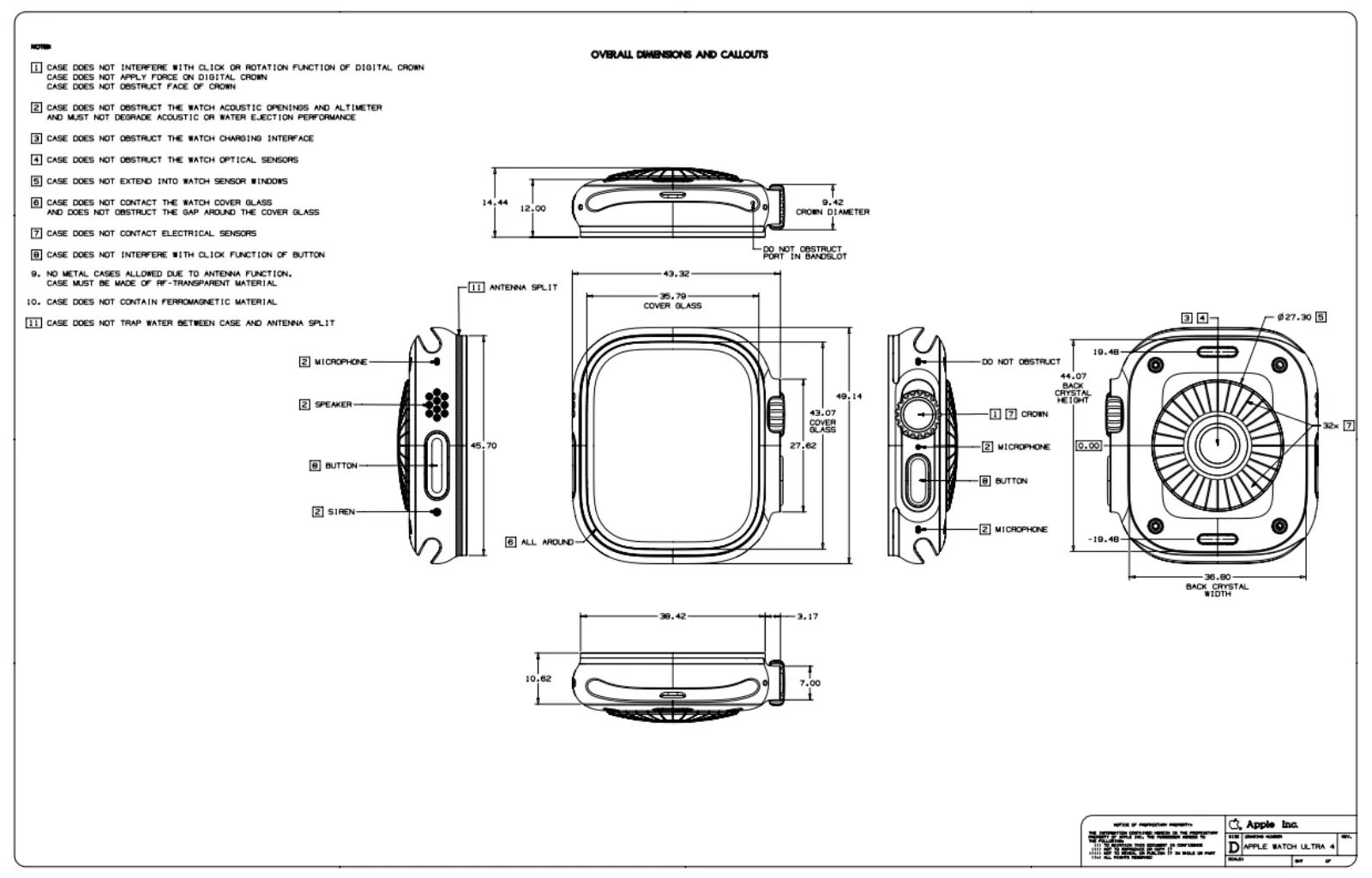

محصولات جدیدی مانند آیفون ۱۸ پرو، اپل واچ اولترا ۴، اپل واچ سری ۱۲ و ایرپادز ۵ در فهرست نقشههای فنی اپل حضور دارند.

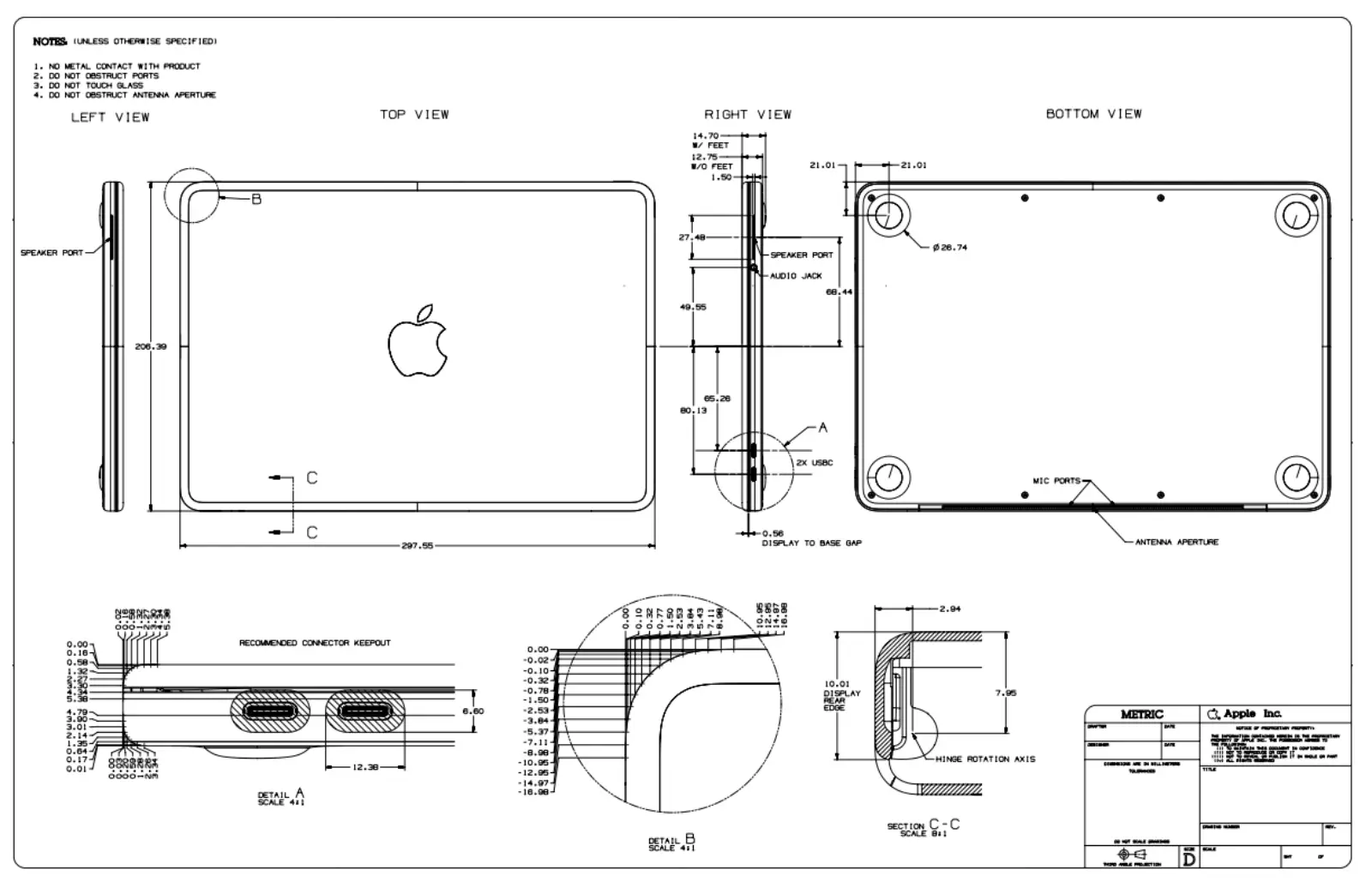

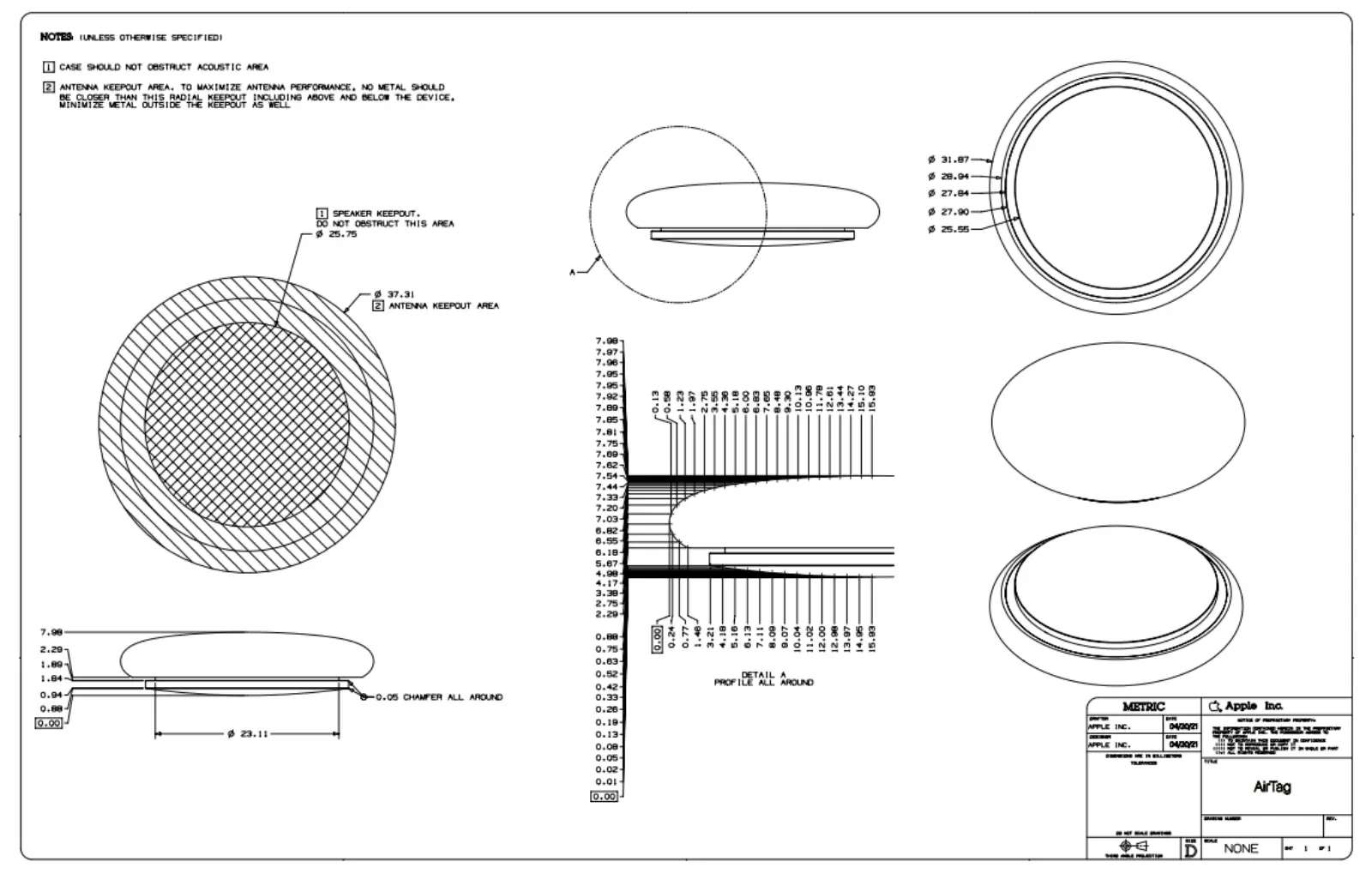

این آرشیو فقط به آیفون و اپل واچ محدود نیست. اپل نقشه محصولاتی مانند مکبوک Neo و ریموت سیری را نیز در اختیار توسعهدهندگان و سازندگان لوازم جانبی قرار داده است. حتی برخی لوازم جانبی خود اپل نیز نقشههای اختصاصی دارند. ایرتگ، کیس شارژ ایرپادز و عدسیهای اپتیکی ZEISS برای اپل ویژن پرو ازجمله این محصولات هستند.
هر سند اندازه کلی دستگاه را مشخص میکند، اما اطلاعات به طول، عرض و ضخامت محدود نمیشوند. اپل انحناهای بدنه و موقعیت اجزای مختلف را نیز با اندازههای دقیق نمایش میدهد.
این نقشهها محل و ابعاد بخشهایی مانند دکمهها، دوربینها، حسگرها، بلندگوها و درگاهها را مشخص میکنند. چنین اطلاعاتی برای شرکتی که قصد ساخت قاب، پایه یا لوازم جانبی دیگری را دارد اهمیت زیادی دارد.
برای نمونه، سازنده قاب باید بداند برش مربوط به دوربین دقیقاً در چه نقطهای قرار بگیرد یا محل یک دکمه و انحنای اطراف آن چه ابعادی دارد. اشتباه حتی در اندازههای کوچک میتواند روی سازگاری محصول نهایی تأثیر بگذارد.

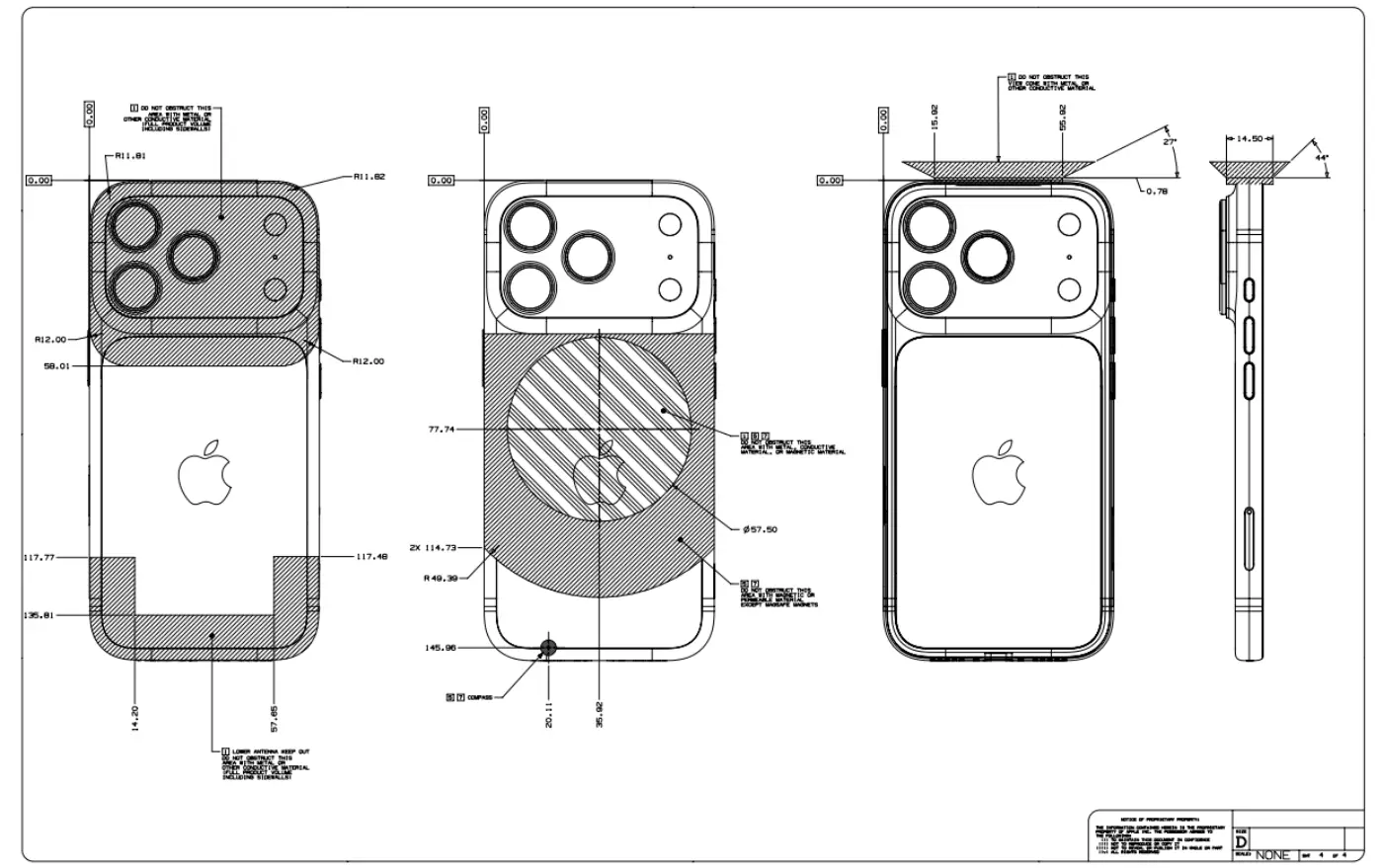

یکی از بخشهای جالب این اسناد، مشخصکردن Keepout Zone یا محدودههایی است که سازنده لوازم جانبی باید هنگام طراحی محصول آنها را درنظر بگیرد.
اپل در این نقشهها مشخص میکند که سازنده در چه بخشهایی نباید برخی مواد را قرار دهد یا کدام ناحیه باید بدون مانع باقی بماند. این محدودیتها میتوانند برای جلوگیری از ایجاد اختلال در عملکرد حسگرها، دوربینها، اتصالات یا سایر قسمتهای دستگاه اهمیت داشته باشند.
بههمیندلیل، نقشهها تنها شکل ظاهری محصول را نمایش نمیدهند؛ بلکه بخشی از الزامات لازم برای طراحی لوازم جانبی سازگار با سختافزار اپل را نیز در اختیار تولیدکننده قرار میدهند.
هدف اصلی این اسناد کمک به سازندگان لوازم جانبی است. شرکتهایی که قاب، پایه، نگهدارنده و سایر محصولات سازگار با دستگاههای اپل میسازند، برای طراحی دقیق به ابعاد بسیار بیشتری از اعداد موجود در صفحه مشخصات محصول نیاز دارند.
ارائه مستقیم این اطلاعات احتمال خطا در اندازهگیری را کاهش میدهد و به سازندگان اجازه میدهد محصول خود را براساس ابعاد و محدودیتهایی طراحی کنند که خود اپل تعیین کرده است.
اگرچه اپل این آرشیو را برای اهداف حرفهای منتشر کرده، نقشهها میتوانند برای علاقهمندان به طراحی صنعتی و مهندسی سختافزار نیز جذاب باشند.
تصاویر تبلیغاتی معمولاً محصول را از زاویهای نمایش میدهند که طراحی ظاهری آن برجسته شود؛ اما یک نقشه فنی دید کاملاً متفاوتی ارائه میدهد. در این اسناد میتوان نسبت اجزا، شعاع انحناها، فاصله دوربینها و موقعیت دقیق قطعات را بدون عناصر تبلیغاتی بررسی کرد.
مجموعه Dimensional Drawings اپل درنهایت نشان میدهد که طراحی یک دستگاه یا حتی یک قاب سازگار با آن تا چه اندازه به اندازهگیریهای دقیق وابسته است. این اسناد در اصل ابزار کار تولیدکنندگان لوازم جانبی هستند، اما همزمان فرصتی برای مشاهده محصولات اپل از زاویه مهندسی فراهم میکنند.
بهنظر شما بررسی نقشههای فنی محصولات اپل چه جزئیات جالب دیگری از شیوه طراحی آیفون، مک و سایر محصولات این شرکت میتواند آشکار کند؟ دیدگاه خود را در بخش نظرات بنویسید.
