وبسایت iFixit با انتشار کالبدشکافی آیفون ۱۸ پرو و آیفون ۱۸ پرو مکس، ساختار داخلی جدیدترین پرچمداران اپل را بررسی کرده است. در این بررسی، دوربین اصلی با دیافراگم متغیر، نحوه دسترسی به باتری، سیستم خنککننده، طراحی برد منطقی، سختافزار Face ID و میزان تعمیرپذیری گوشیها مورد توجه قرار گرفتهاند.
🔷 آیفون ۱۸ پرو و پرو مکس به دوربین اصلی با دیافراگم متغیر مجهز هستند.
🔷 دوربین اصلی چهار حالت دیافراگم از f/1.48 تا f/4.0 دارد.
🔷 باتری آیفون ۱۸ پرو ۴۲۸۸ و مدل پرو مکس ۵۵۶۷ میلیآمپرساعت ظرفیت دارد.
🔷 سیستم خنککننده جدید از محفظه بخار با سه برابر سطح بیشتر استفاده میکند.
🔷 وبسایت iFixit بهصورت موقت امتیاز ۷ از ۱۰ را برای تعمیرپذیری هر دو مدل ثبت کرده است.

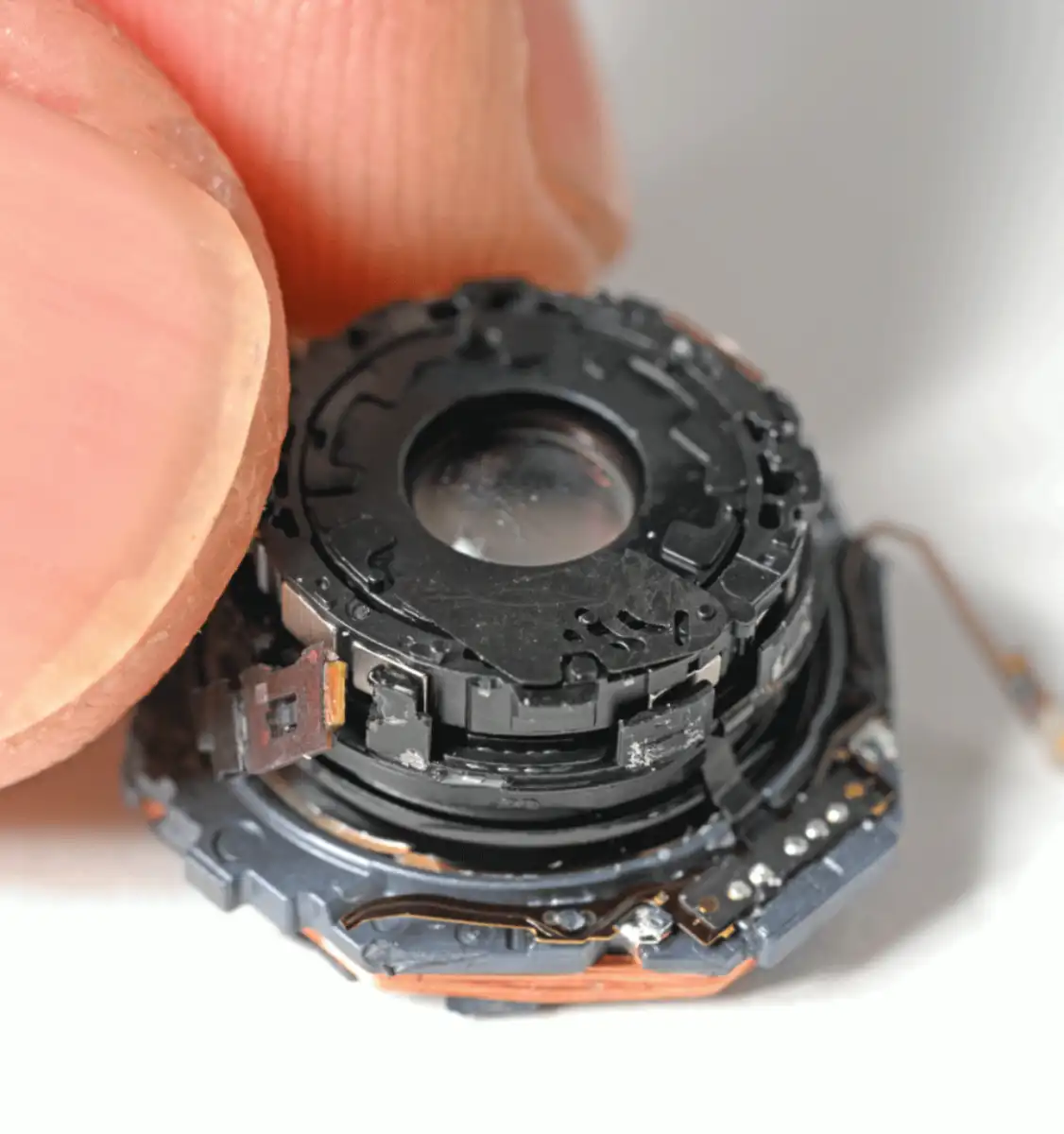

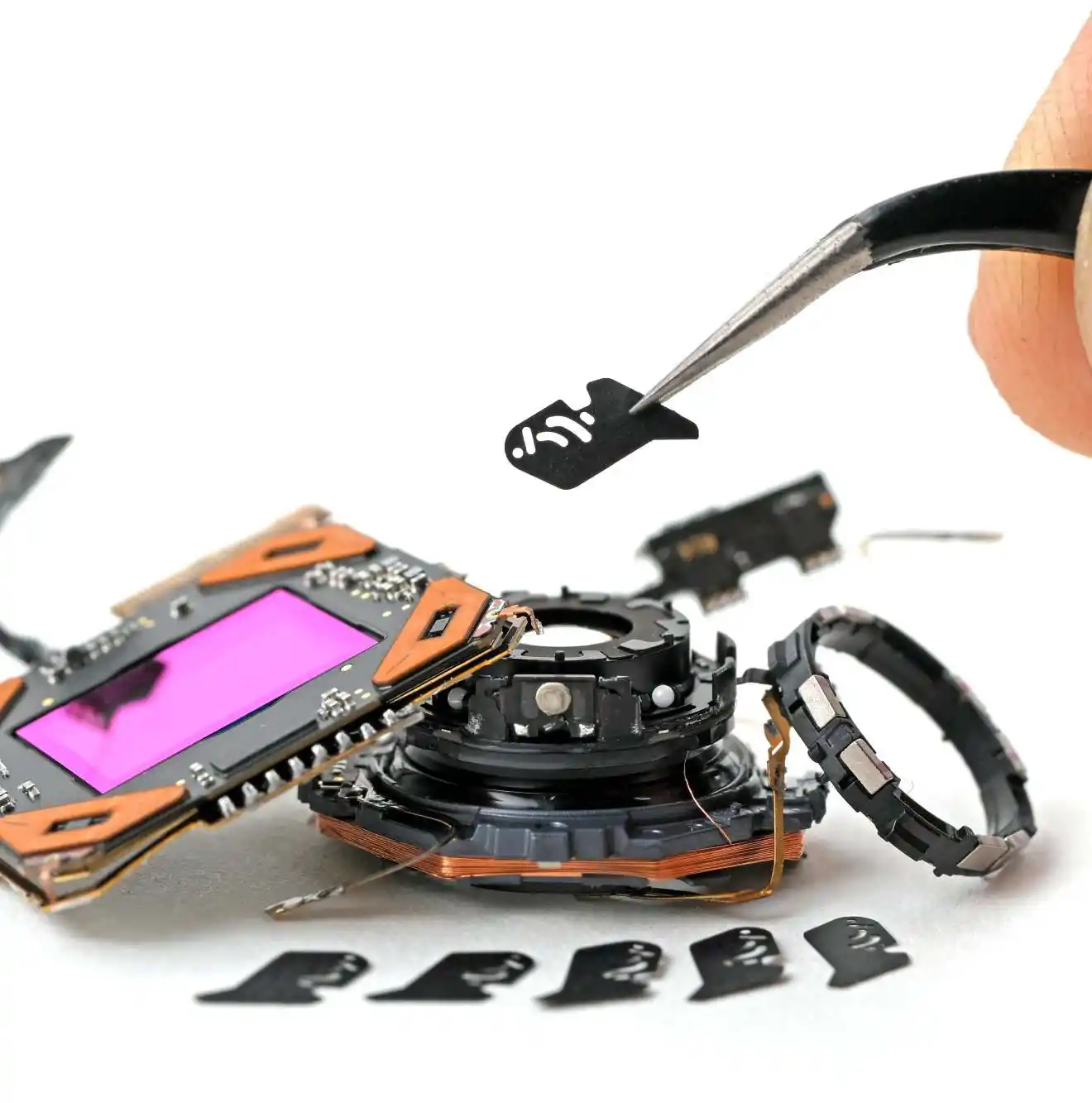

یکی از مهمترین بخشهای کالبدشکافی آیفون ۱۸ پرو به دوربین اصلی اختصاص دارد. آیفون ۱۸ پرو و ۱۸ پرو مکس از دوربین اصلی با دیافراگم متغیر استفاده میکنند که از شش تیغه همپوشان ساختهشده از مواد کامپوزیتی پلیمری تشکیل شده است.
این تیغهها بهصورت مغناطیسی حرکت میکنند و ضخامت آنها تقریباً به اندازه موی انسان است. ساختار مکانیزم نیز شامل شیارها و سوراخهای بسیار کوچکی است که با پینهای داخلی درگیر میشوند.
تلورانس بسیار دقیق این قطعات باعث میشود تعمیر خود مکانیزم دیافراگم دشوار باشد. بنابراین در صورت آسیب، احتمالاً تعویض مجموعه کامل دوربین ضروری خواهد بود. با این حال، خود ماژول دوربین ساختاری ماژولار دارد و تعویض آن نسبتاً ساده است.
حالت f/1.48 بازترین دیافراگمی است که تاکنون در دوربین آیفون استفاده شده است. طبق بررسی iFixit، این دیافراگم نیم استاپ بازتر از آیفون ۱۷ پرو است و تنها اندکی با دیافراگم f/1.5 آیفون ۱۳ پرو تفاوت دارد.
دوربین اصلی فاصله کانونی ۶.۸ میلیمتری دارد و از حسگری با قطر کمی کمتر از نیم اینچ استفاده میکند. اندازه دهانه دیافراگم در حالت f/1.48 نیز به ۴.۶ میلیمتر میرسد.
در حالت f/1.48، دوربین حدود ۷.۳ برابر نور بیشتری نسبت به حالت f/4.0 دریافت میکند. تصاویر آزمایشی iFixit نیز تفاوت قابل مشاهدهای میان حالتهای مختلف دیافراگم نشان میدهند، هرچند جزئیات پسزمینه حتی در بازترین حالت نیز همچنان قابل مشاهده هستند.
اپل هنوز قطعات یدکی دوربین را عرضه نکرده است. iFixit اشاره میکند که مجموعه دوربین آیفون ۱۷ پرو با قیمت ۲۴۹ دلار عرضه میشود.
آیفون ۱۸ پرو و آیفون ۱۸ پرو مکس همچنان از طراحی تعمیرپذیری از سمت نمایشگر استفاده میکنند. پنل شیشهای پشتی نیز قابل باز شدن است، اما تنها قطعه قابل سرویس از این سمت، سیمپیچ شارژ بیسیم است. بنابراین برای دسترسی به باتری باید نمایشگر جدا شود.
در جریان کالبدشکافی، سه مورد از چهار پنل نمایشگر همچنان کار میکردند، اما فریمهای پلاستیکی سفید آنها ترک خورده یا از جای خود جدا شده بود. از آنجا که این فریم بخشی از مجموعه نمایشگر است، استفاده از چسب جدید نمیتواند پلاستیک آسیبدیده را تعمیر کند.
وبسایت iFixit تأکید میکند که میزان چسبندگی، روش گرم کردن قطعات و تفاوتهای موجود در جنس پلاستیک میتوانند روی نتیجه تأثیر بگذارند. همچنین چهار دستگاه برای تعیین نرخ خرابی کافی نیستند.

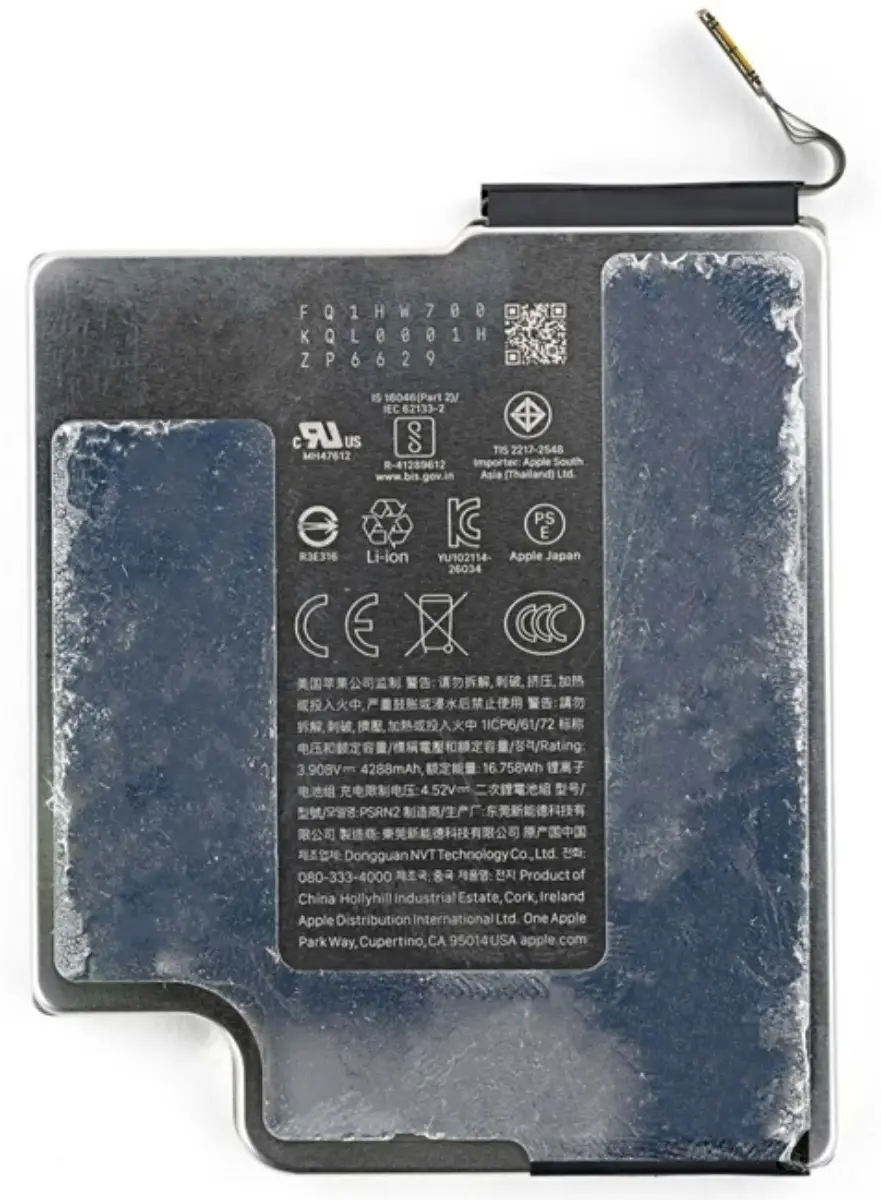

پس از جدا کردن نمایشگر، باتری و سینی فلزی آن را میتوان بهصورت یک مجموعه خارج کرد و نیازی به مقابله با چسب معمول باتری نیست. سلول باتری همچنان به سینی چسبیده است، اما چسبی که از نظر الکتریکی قابل جداسازی است، به iFixit اجازه داد باتری را در حدود ۹۰ ثانیه با ولتاژ ۱۲ ولت جدا کند.
| مدل | ظرفیت باتری نسخه eSIM |
|---|---|
| آیفون ۱۸ پرو | ۱۶.۷۶ واتساعت، معادل ۴۲۸۸ میلیآمپرساعت |
| آیفون ۱۸ پرو مکس | ۲۱.۷۵۱ واتساعت، معادل ۵۵۶۷ میلیآمپرساعت |
مدلهای مجهز به سیمکارت فیزیکی باتریهای کوچکتری دارند.

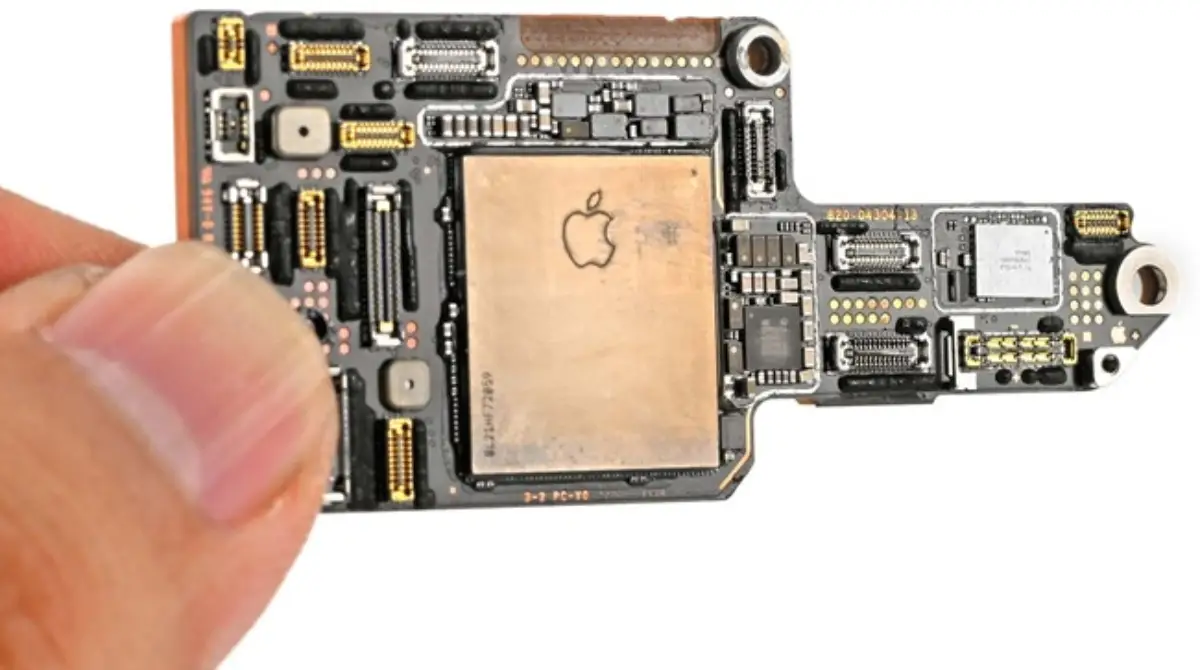

در طراحی جدید، تراشه A20 Pro از ساختار ساندویچی برد منطقی خارج شده و حافظه در کنار پردازنده قرار گرفته است. این تغییر مسیر مستقیمتری به سمت محفظه بخار ایجاد میکند.
محفظه بخار از یک رابط حرارتی انعطافپذیر استفاده میکند و سطح آن نسبت به طراحی قبلی سه برابر بیشتر شده است. این محفظه با استفاده از سیال داخلی، گرما را از بخشهای داغ دریافت میکند؛ سیال در این نقاط تبخیر شده و در مناطق خنکتر دوباره متراکم میشود و از طریق ساختار داخلی به چرخه انتقال حرارت بازمیگردد.
چیدمان جدید برد منطقی دسترسی به حافظه NAND را نیز دشوارتر کرده است. حافظه NAND درون ساختار برد قرار گرفته و دسترسی به آن مستلزم جدا کردن لایههای برد است.
پیکربندی تراشه نیز بر اساس بازار متفاوت است. آیفون ۱۸ پرو و پرو مکس از Apple C2 استفاده میکنند، در حالی که نسخه آمریکایی آیفون ۱۸ پرو مکس به تراشه موبایلی کوالکام مجهز است. iFixit میگوید تراشه کوالکام انرژی بیشتری نسبت به C2 مصرف میکند.

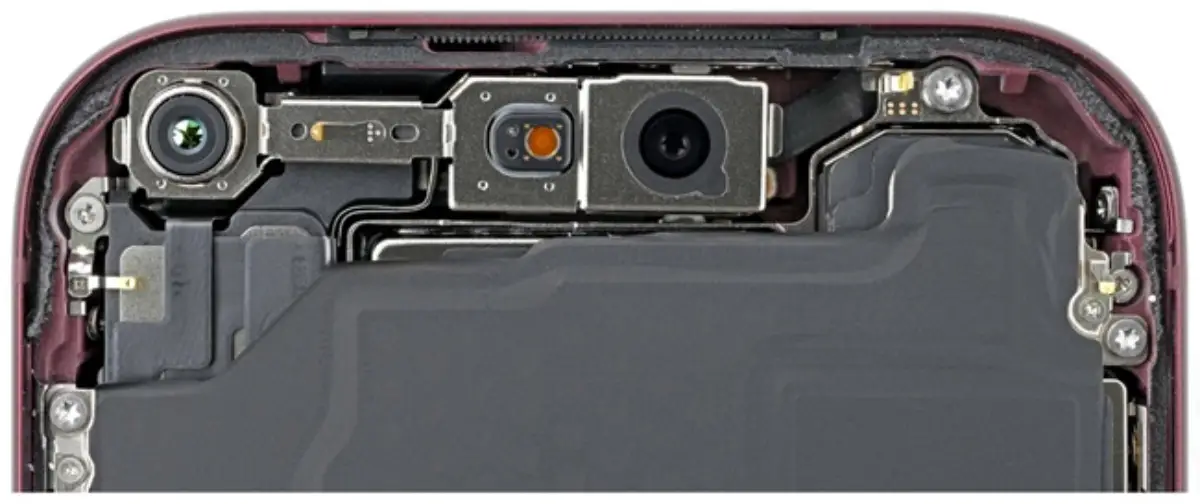

اپل در طراحی جدید Face ID نیز تغییراتی ایجاد کرده است. دوربین مادونقرمز Face ID به زیر نمایشگر و به سمت گوشه بالایی سمت چپ منتقل شده، در حالی که دوربین سلفی و پروژکتور نقطهای مادونقرمز همچنان در بخش مرکزی قرار دارند.
در این طراحی، یک ردیف در میان از پیکسلهای نمایشگر در قسمت بالای دوربین مادونقرمز حذف شده است. به همین دلیل، حفره مربوط به دوربین مادونقرمز با چشم غیرمسلح کمتر قابل مشاهده است. همچنین ظاهراً یک فیلتر عبوردهنده نور مادونقرمز در زیر پنل OLED قرار گرفته است.
مجموعه دوربین جلویی را میتوان بدون استفاده از پیچ یا چسب جدا کرد. iFixit این روش را مشابه رویکرد سامسونگ در گوشیهای گلکسی زد فولد ۴، گلکسی زد فولد ۵ و گلکسی زد فولد ۶ میداند، با این تفاوت که اپل از این فناوری برای دوربین مادونقرمز Face ID استفاده کرده است.
پورت USB-C نیز در نسل جدید دسترسی دشوارتری دارد. کابل فلکس بلند این پورت در امتداد کناره گوشی قرار گرفته و پیچها، چسب و قطعات دیگر، فرایند خارج کردن آن را پیچیدهتر میکنند.

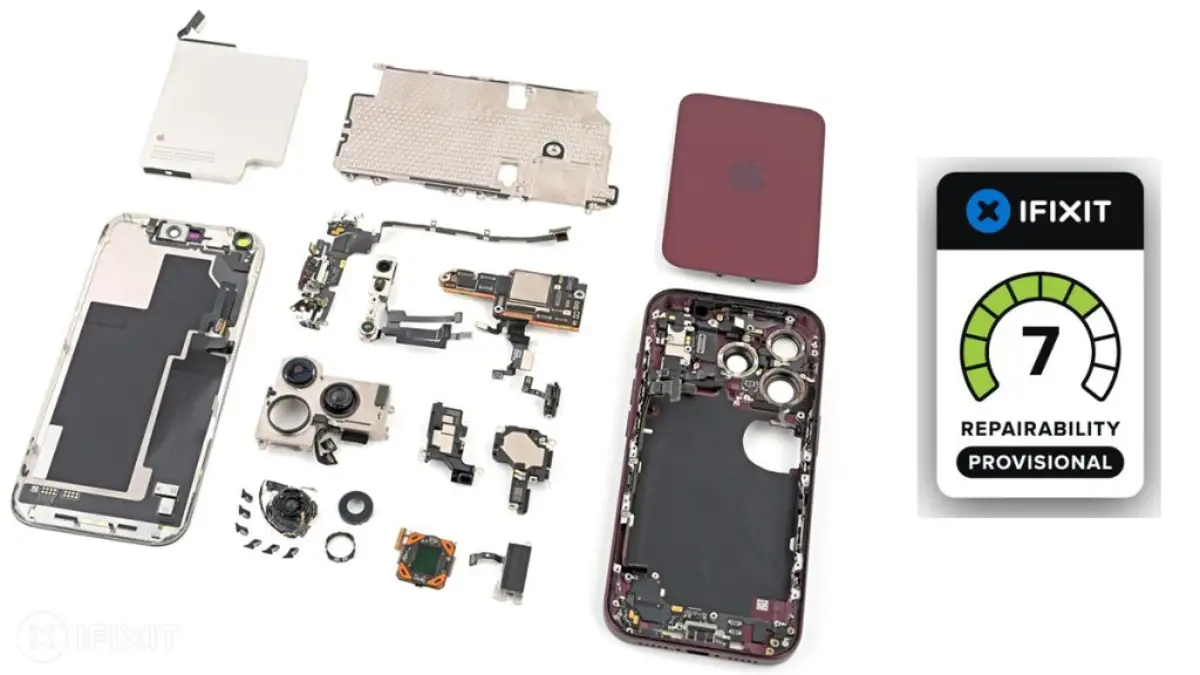

وبسایت iFixit در ارزیابی اولیه خود به هر دو مدل آیفون ۱۸ پرو و آیفون ۱۸ پرو مکس امتیاز ۷ از ۱۰ برای تعمیرپذیری داده است. این امتیاز موقت است و ارزیابی iFixit موارد مختلفی را در نظر میگیرد:
به گفته iFixit، بیشتر تعمیرات همچنان مستلزم باز کردن گوشی از سمت نمایشگر هستند. این موضوع زمان تعمیر را افزایش میدهد و احتمال آسیب دیدن صفحهنمایش را نیز بالا میبرد.
این شرکت همچنین تأکید کرده است که آسیبهای مشاهدهشده در فریم پلاستیکی نمایشگر به بررسیهای بیشتری نیاز دارند تا علت و میزان تکرارپذیری آنها مشخص شود.
کالبدشکافی آیفون ۱۸ پرو و پرو مکس نشان میدهد اپل در نسل جدید تغییرات قابل توجهی در دوربین، سیستم خنککننده، باتری و ساختار Face ID ایجاد کرده است. دوربین اصلی با دیافراگم متغیر، محفظه بخار بزرگتر و دسترسی متفاوت به باتری از مهمترین نکات این بررسی هستند؛ در مقابل، دسترسی به برخی قطعات مانند حافظه NAND و پورت USB-C پیچیدهتر شده است.
